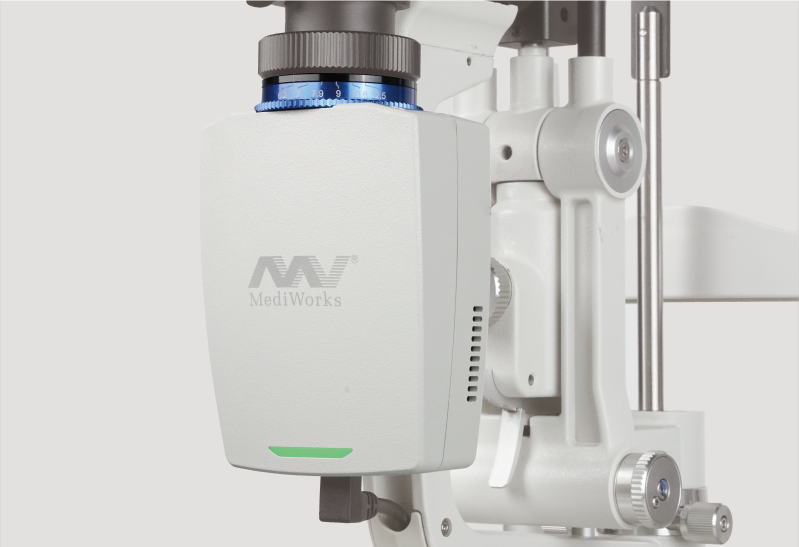

精于心,简于形

产品设计灵感源自萤火虫造型,小巧的外观与传统
外置数码相机裂隙灯相比,极大地节省了空间。

医生使用前无需对相机参数进行设置,就能实时
采集和记录完美的眼前节图像。
本设备结合美沃Mediview软件使用,在拍摄和处理图片过程
中有如下自动功能:

睑板腺检查
宽动态范围
高灵敏度
自动曝光
自动白平衡
左右眼自动识别


高灵敏度 弱光下裂隙依然清晰锐利


宽动态范围 虹膜和巩膜图像同时清晰呈现色彩更真实均匀


晶状体


OK镜适配

中 01 S390L WDR+ 20210414 超大字-16.jpg

高清晰光学系统

光学分辨率达到2700·N 线对/毫米( 200 线对/毫米), 病灶细节更清晰。

中 02 IS 对折页 20210420 超大字-05 1.png

中 01 S390L WDR+ 20210414 超大字-17.jpg

内置黄色滤色片

内置黄色滤色片,配合钴蓝光照明,增加角膜荧光素钠染色图像的对比度。有效提高早期角膜上皮点染阳性检出率。

中 02 IS 对折页 20210420 超大字-05.png

中 01 S390L WDR+ 20210414 超大字-18.jpg

睑板腺检查


中 01 S390L WDR+ 20210414 超大字-19.jpg

软件功能


便捷的信息管理系统

病例管理系统使得医生能够建立和编辑病例档案,通过输入关键字查询病例。医生能够快速地在软件中记录患者的疾病情况。系统支持DICOM协议,使得Firefly采集的图像能与医院的医疗系统轻松对接。

多功能图片编辑功能

医生可以用软件中的编辑工具测量病灶区,调节照片亮度和对比度。同时医生可以对比多张病患图片分析病灶和疾病病例。


辅助角膜塑形镜验配

医生可以采集高清的角膜荧光素染色照片和视频(无录制时间限制)同时支持多图对比,医生可以完整记录每次调配镜片的过程,以供交流和复诊查阅。

智能曝光值设置

医生可以选择自动曝光模式,或者自定义曝光值,保存参数作为之后采集图像的模板。打印报告也可以根据医生的需求定制。
中 01 S390L WDR+ 20210414 超大字-23.jpg


130 场景图 4.jpg

让干眼诊断更精确


睑板腺检查

内置红外光源,医生可以更精确地判断睑板腺的缺失状态。


泪膜破裂时间

高性能数码模块,医生可以通过高清晰录像,获得泪膜破裂时间,有效判断泪膜稳定性。


眼红分析和角膜点染

内置黄色滤色片,医生可以获得更加准确的眼表损伤和炎症图像。


泪河高度

医生可以通过Mediview图像管理软件的测量功能获得泪河高度,有效的评估泪液分泌情况。

技术参数

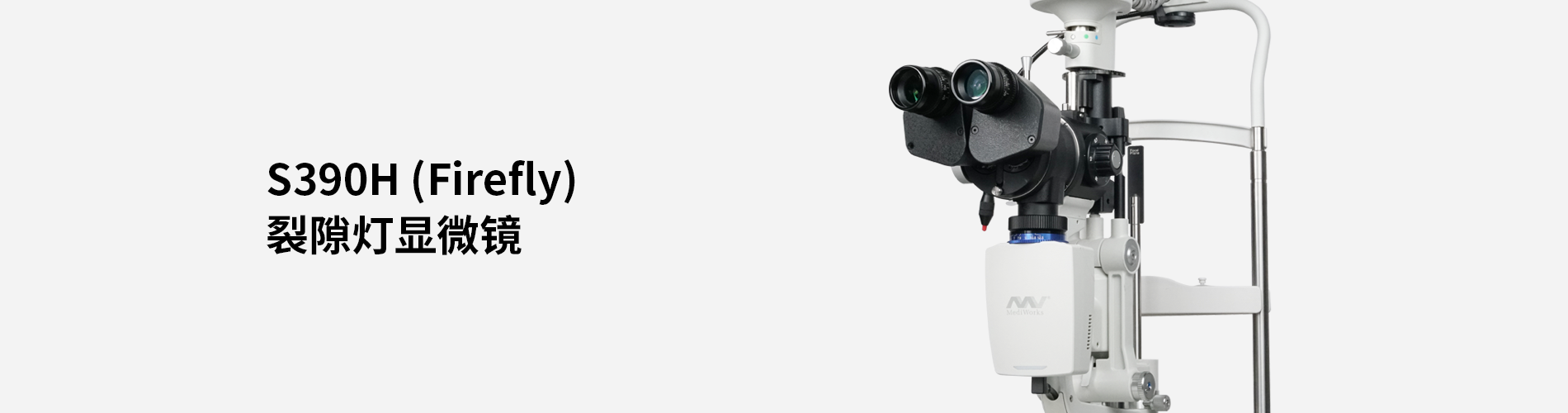

显微镜系统性能S390H (Firefly WDR)
显微镜类型伽利略平行夹角式
变倍方式5档转鼓变倍式
光学分辨率2700·N 线对/毫米( 200 线对/毫米)
放大倍率6.3X、10X、16X、25X、40X
目镜倍率12.5X
目镜夹角10°
瞳距调节范围52mm~80mm
屈光度调节-8D ~ +8D
视场直径Ø36.2mm、Ø22.3mm、Ø14mm、Ø8.9mm、Ø5.7mm

照明系统性能
裂隙宽度0~14mm连续可调(在14mm时,裂隙呈圆形)
裂隙长度1~14mm连续可调
光阑大小Ø14mm、Ø10mm、Ø5mm、Ø3mm、Ø2mm、Ø1mm、Ø0.2mm
裂隙角度0°~180°
裂隙倾斜5°、10°、15°、20°
滤色片隔热片、减光片、无赤片、钴兰片、内置黄色滤色片
灯源卤素灯
照度≥150klx

电源
输入电压~100-240V
输入频率50Hz/60Hz
额定电流1.2A
输出电压卤素灯 6V,固视灯 15V

重量和尺寸
包装盒740mm x 450mm x 550mm(长/宽/高)
总重量23千克
净重量17千克

采集设备性能
数码模块1/1.8寸传感器/2.4微米像元/自动曝光/自动白平衡/光圈调节
图像传感器500万像素
照片分辨率2592 x 1944
照片格式JPEG
视频分辨率2592 x 1944
视频帧率25fps
视频格式MP4 H.264
曝光模式自动曝光
输出接口USB

电脑配置
主机i5-10500T 8G内存 256GB SSD+1TB 硬盘
显示器1920*1080 23.8英寸
系统Windows 10
打印机A4幅面彩色打印机(推荐),兼容A5、A6、B5以及US letter打印纸
